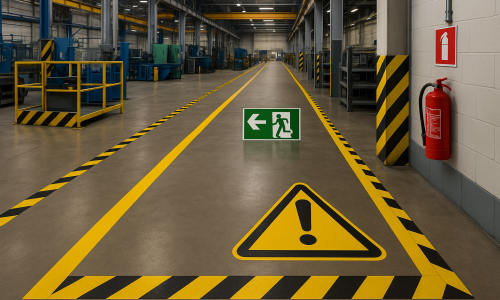

استاندارد های خط کشی کارخانجات و فضا های کاری

🔹 عرض خطوط و مسیرها

• عرض خطوط خط کشی: بر اساس استانداردهای OSHA و ANSI، حداقل عرض خطوط باید ۲ اینچ (۵ سانتی‌متر) باشد. برای وضوح بیشتر، عرض ۴ تا ۶ اینچ (۱۰ تا ۱۵ سانتی‌متر) توصیه می‌شود.

• عرض مسیرهای عبور: مسیرهای عبور باید حداقل ۴ فوت (۱٫۲ متر) عرض داشته باشند یا ۳ فوت (۹۰ سانتی‌متر) عریض‌تر از بزرگ‌ترین تجهیزاتی باشند که در آن مسیر استفاده می‌شوند.

🔹 رنگ‌های استاندارد برای خط کشی

بر اساس استاندارد ISO 3864-1، استفاده از رنگ‌های متضاد با الگوی راه‌راه ۴۵ درجه برای افزایش دیدپذیری توصیه می‌شود:

• زرد/سیاه: نشان‌دهنده مکان‌های خطرناک یا موانع

• قرمز/سفید: نشان‌دهنده تجهیزات اطفاء حریق یا مناطق ممنوعه

• آبی/سفید: اقدامات اجباری

• سبز/سفید: شرایط ایمن یا مسیرهای خروج اضطراری

این رنگ‌ها باید به‌صورت نوارهای مورب با زاویه ۴۵ درجه طراحی شوند.

🛑 استانداردهای علائم ایمنی

🔹 استاندارد ISO 3864

این استاندارد در چهار بخش تدوین شده است:

• ISO 3864-1: اصول طراحی علائم ایمنی و نشانه‌گذاری‌ها، شامل رنگ‌ها، اشکال و ابعاد

• ISO 3864-2: اصول طراحی برچسب‌های ایمنی برای محصولات و تجهیزات

• ISO 3864-3: اصول طراحی نمادهای گرافیکی برای استفاده در علائم ایمنی

• ISO 3864-4: ویژگی‌های رنگ‌سنجی و فوتومتری مواد علائم ایمنی

این استانداردها به منظور غلبه بر موانع زبانی، از نمادهای گرافیکی استفاده می‌کنند و در طراحی علائم ایمنی در محیط‌های کاری و عمومی کاربرد دارند.

🔹 استاندارد ANSI Z535

این استاندارد آمریکایی شامل شش بخش است که به طراحی و استفاده از علائم ایمنی می‌پردازد:

• ANSI Z535.1: کد رنگ‌های ایمنی

• ANSI Z535.2: علائم ایمنی محیط کار

• ANSI Z535.3: نمادهای ایمنی

• ANSI Z535.4: علائم و برچسب‌های ایمنی محصولات

• ANSI Z535.5: علائم ایمنی در تجهیزات و سیستم‌ها

• ANSI Z535.6: دستورالعمل‌های ایمنی در اسناد و راهنماها

این استانداردها با استانداردهای بین‌المللی ISO 3864 هم‌راستا هستند و در بسیاری از کشورها پذیرفته شده‌اند.

🔹 استاندارد ISO 7010

این استاندارد به ثبت و استفاده از نمادهای گرافیکی برای علائم ایمنی می‌پردازد و شامل رنگ‌ها و اشکال استاندارد برای انواع علائم است:

• قرمز / دایره با خط مورب: علائم ممنوعیت

• زرد / مثلث: علائم هشدار

• آبی / دایره: علائم اقدام اجباری

• سبز / مربع یا مستطیل: علائم شرایط ایمن

این استاندارد به منظور اطمینان از درک جهانی علائم ایمنی تدوین شده است.
